Nueva generación de fachada formada por un sistema de base con amplia gama de montantes y travesaños que da respuesta a las diferentes necesidades estéticas y constructivas de los proyectos arquitectónicos a través de soluciones integrales.

Su perfilería de base, de 16 mm (fijado a una estructura portante) a 250 mm en montantes, y de 22.5 mm a 255.5 mm en travesaños, al igual que los accesorios complementarios, son comunes a toda las nuevas fachadas CORTIZO. La amplia gama de estos perfiles y de uniones mecánicas de los mismos, permite la ejecución de todo tipo de fachadas (en vertical, con inclinación, en esquina a 90º, en rincón, poligonales), así como la resolución de modulaciones con vidrios de gran tamaño y peso. Esta fachada TPV 52 es un sistema mixto que nace de la combinación del TP 52 y el SG 52. En él se mantiene al binomio presor-tapeta en las juntas verticales resaltando la trama en este sentido, mientras que la fijación del vidrio se produce mediante las grapas y el perfil-U en sus aristas horizontales.

La gran Rotura de Puente Térmico, unida a su amplia capacidad de acristalamiento de hasta 44 mm con composiciones de vidrio de grandes espesores y energéticamente eficientes, confieren a esta nueva gama de fachadas unas excelentes prestaciones térmicas y acústicas.

Ficha técnica

Transmitancia
Ucw desde 0.6 (W/m2K)
Consultar dimensión y vidrio

Acabados
Lacado colores (RAL, moteados y rugosos)
Lacado imitación madera
Lacado antibacteriano
Anodizado

Acristalamiento
Máximo acristalamiento: 44 mm
Mínimo acristalamiento: 6 mm

Certificación británica CWCT

Categorías alcanzadas en banco de ensayos

Permeabilidad al aire
(UNE-EN 12152:2000): Clase AE

Estanqueidad al agua
(UNE-EN 12154:2000): Clase RE1500

Resistencia al viento
UNE-EN 13116:2001): APTO
(carga de diseño 2000 Pa- carga de seguridad 3000 Pa) Ensayo de referencia 3.00 x 3.50 m

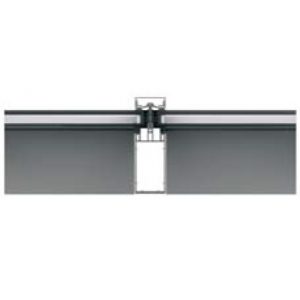

Secciones vista interior
Montante 52 mm
Travesaño 52 mm

Espesor perfilería
2.1 y 3.0 mm
2.1 mm

Perfiles de RPT de 6, 12 y 30 mm apilables.

Tapetas
Tapeta en H de 34 mm de profundidad.
Tapeta rectangular: 14, 19, 100 y 145 mm de profundidad.
Tapeta piramidal de 155 mm de profundidad.

Posibilidades de apertura

Dimensiones máximas

Ancho máx.(L) = 2,500 mm
Ancho mín.(L) = 500 mm
Alto máx.(H) = 2,500 mm
Alto mín. (H) = 650 mm

Peso máximo/hoja

Apertura proyectante 180 Kg
