Nueva generación de fachada formada por un sistema de base con amplia gama de montantes y travesaños que da respuesta a las diferentes necesidades estéticas y constructivas de los proyectos arquitectónicos a través de soluciones integrales.

Su perfilaría de base, de 16 mm (fijado a una estructura portante) 250 mm en montantes, y de 22.5 mm a 255.5 mm en travesaños, al igual que los accesorios complementarios, son comunes a todas las nuevas fachadas CORTIZO. La amplia gama de estos perfiles y de uniones mecánicas de los mismos, permite la ejecución de todo tipo de fachadas (en vertical, con inclinación de modulaciones con vidrios de gran tamaño y peso.

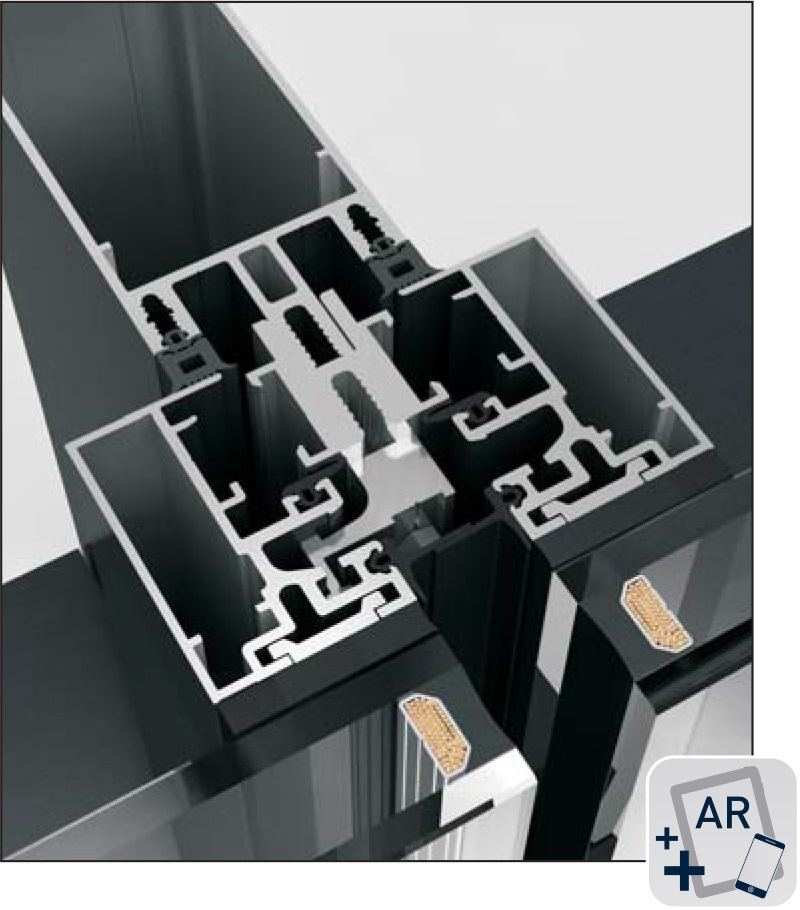

En esta fachada ST 52 el vidrio estará pegado a un bastidor de aluminio mediante silicona estructural. La fijación del conjunto vidrio-bastidor a la perfilería portante se lleva a cabo con las grapas del sistema SG 52.

La característica estética de este sistema es ofrecer el mismo aspecto, tanto en los vidrios fijos como el los practicables.

Su estética exterior de solo vidrio es de un muro de fosa abierta, siendo la primera barrea de estanqueidad una junta de EPDM instalada perimetralmente en cada módulo. El cierre de fosa se logra con un solape entre las juntas.

Ficha técnica

Transmitancia
Ucw desde 0.7 (W/m2K)
Consultar dimensión y vidrio

Acabados
Lacado colores (RAL, moteados y rugosos)
Lacado imitación madera
Lacado antibacteriano
Anodizado

Acristalamiento
Máximo acristalamiento: 38 mm
Mínimo acristalamiento: 6 mm

Categorías alcanzadas en banco de
ensayos

Permeabilidad al aire
(UNE-EN 12152:2000): Clase AE

Estanqueidad al agua
(UNE-EN 12154:2000): Clase RE750

Resistencia al viento
(UNE-EN 131116:2001): APTO
(carga de diseño 1200 Pa-carga de seguridad 1800 Pa) Ensayo de referencia 3.00 x 3.50 m

Secciones vista interior
Montante 52 mm
Travesaño 52 mm

Espesor perfilería
2.1 y 3.0 mm
2.1 mm

Posibilidades de apertura

Dimensiones máximas

Ancho máx.(L) = 2,500 mm
Ancho mín.(L) = 500 mm
Alto máx.(H) = 2,500 mm
Alto mín. (H) = 650 mm

Peso máximo/hoja

Apertura proyectante 180 Kg
